插入电磁流量计使用方法

电磁流量计的种类很多，按安装方式的不同可分为管道式电磁流量计和插入电磁流量计。插入电磁流量计在保留了以往管道电磁流量计优势的同时，也克服了管道电磁流量计在大口径管道上安装困难、成本高、周期校定困难等缺点，被广泛应用于自来水，钢铁，石油，化工，工业，水利等部门的导电流体，以及酸，碱，盐等腐蚀性导电液体的流量测量。

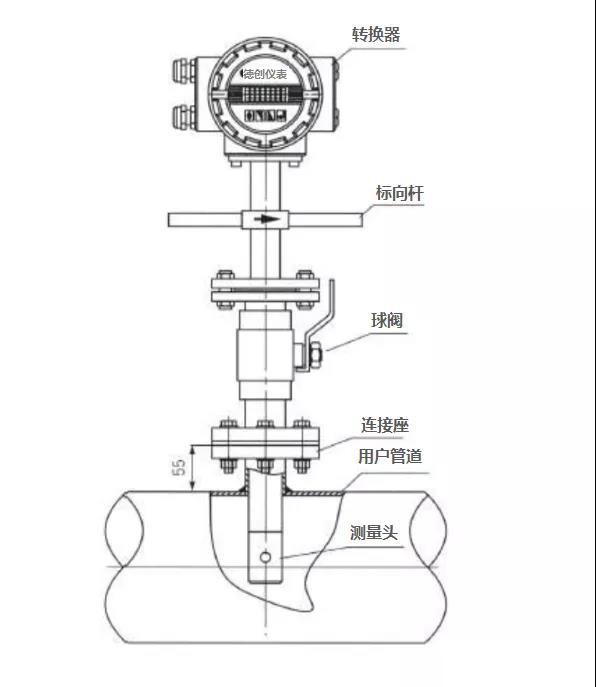

插入电磁流量计基本结构如下：



安装使用说明

1、安装环境的选择

应尽可能远离具有强电磁场的设备，如大功率电动机、大功率变压器等。

安装现场不应有强烈的振动，管道应牢固固定，环境温度不应有太大变化。

安装环境应易于安装和维护。



2、安装地点的选择

安装位置必须确保管道始终充满所测试的流体

选择流体流动脉动小的地方，即应远离泵、阀、弯头等局部阻力部位。

侧管的直径或周长易于测量，椭圆应较小。

应避免测量现场的负压。

当测量两相(固体、液体、气体、液体)流体时，插入式电磁流量计应选择不容易引起相位分离的地方。



3、开孔要求

现场的直管段有两处：垂直直管段和水平直管段，量一下两个直管段的长度，长度更大的优先选择

直管段内尽量不要有旁通管，如果有，口径越小越好，没有旁通管的优先选择

安装位置远离电磁阀，泵，变频器，距离远的优先选择

选择好直管段，在直管段3:7的比例处开孔，开孔的上游比例为7，下游的比例为3，也就是让流量计的前直管段越长越好

注：开孔位置远离电磁阀，泵，变频器，作为*一优先选择



4、安装底座的焊接

安装底座管子的轴线与被测管道的轴线相互垂直；

常规不锈钢法兰采用不锈钢焊条平焊，PVC管道可采用热熔胶条固焊，焊后须保证法兰端面与管轴线平行，焊缝牢固，能承受1.6MPa压力无渗漏现象；

被测管道开孔尺寸与安装底座的通径外径一致。



5、传感器的安装

传感器应与测量管道垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。

传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。

关掉上游流量控制阀门或采用低压供水，将DN50球阀安装到底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，如有问题可进行修理。将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺钉和压紧螺母，将传感器插入杆通过球阀插入被测管道。插入深度符合要求后，上紧螺母和定位螺钉，同时应注意传感器方向标志杆指向应和流体流向一致。



6、接地

为了使仪表可靠的工作，传感器产生的流量信号非常微弱，通常为微伏或毫伏级。防止外界电干扰的影响是用好流量计的一个重要因素，接地是解决电干扰影响的一个很有效的措施。因此，传感器应有良好的单独接地线，接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时，传感器两侧还应加装接地环或内置接地电*。

在金属管道上的接地方式：金属管道内壁没有绝缘层，按下图接地。

在塑料管道上或有绝缘层、油漆管道上的接地方式：传感器上的两端面应加装接地环或内置接地电*，使管内流动的被测介质与大地短接，具有零电位。否则，电磁流量计无法正常工作。（见下图）
